劇場文化中心建筑聲學設計步驟與剖析
文章出處： 人氣：發表時間：2019-05-15 18:27

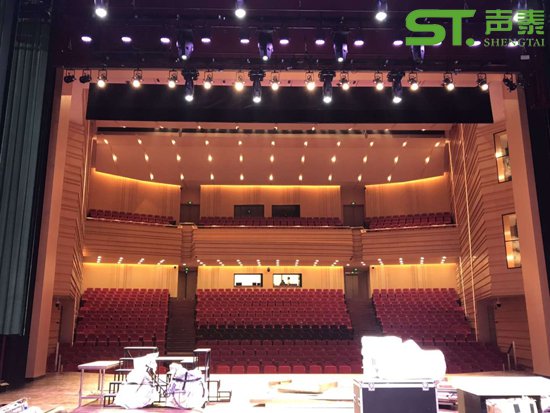

劇場室內聲學裝修案例圖
劇場建筑,歌劇院,戲曲院,話劇院的聲學設計步驟,詳細數據。
聲學
一、劇場設計應包括建筑聲學設計；建筑聲學設計應參與建筑、裝飾設計全過程。
二、擴聲設計應與建筑聲學設計密切配合；裝飾設計應符合聲學設計要求。
三、自然聲演出的劇場，聲學設計應以建筑聲學為主。
觀眾廳體形設計
一、觀眾廳每座容積宜符合下列規定：
設置擴聲系統時，每座容積可適當提高。
二、觀眾廳體形設計，應符合下列規定：
1、觀眾廳體形設計，應使早期反射聲聲場分布均勻、混響聲場擴散，避免聲聚焦、回聲等聲學缺陷。電聲設計應避免電聲源的聲聚焦、回聲等聲學缺陷。
聲學裝飾應防止共振缺陷。
2、 樓座下挑臺開口的高度與挑臺深度比，宜大于或等于1:1.2，樓、池座后排凈高應大于或等于2.8m。
三、觀眾廳聲學設計應包括伸出式舞臺空間。
四、劇場作音樂演出時，宜設置舞臺聲反射罩或聲反射南。
觀眾廳混響設計
一、觀眾廳滿場混響時間設定宜符合下列規定：
1、根據使用要求及不同體積，在500～1000HZ范圍內宜符合下表規定：
2、混響時間頻率特性，相對于500~1000HZ的比值宜符合下表規定：
上列混響時間及其頻率特性，適用于600～1600座觀眾廳。
二、混響時間設計，采用125、250、500、1000、2000、4000、8000Hz等七個頻率；設計與實測值的允許偏差，宜控制在10%以內。
三、伸出式舞臺的舞臺空間與觀眾廳合為同一混響空間，按同一空間進行混響設計。
四、舞臺聲學反射罩內的空間屬觀眾廳空間的一部分，具有舞臺反射罩（板）的觀眾廳的混響應另行設計。
五、舞臺及樂池應作聲學設計。
噪聲控制
一、劇場內各類噪聲對環境的影響，應按現行國家標準《城市區域環境噪聲標準》GB3069執行。
二、觀眾席背景噪聲應符合下列規定：
1、甲等≤NR25 噪聲評價曲線；
2、乙等≤NR30 噪聲評價曲線；
3、丙等≤NR35 噪聲評價曲線；
三、設在群樓內或綜合樓內的劇場，其振動噪聲應符合國家有關環境噪聲標準的規定。
四、升降樂池運行時的機械噪聲，在觀眾席第一排中部應小于60DB（A），其他舞臺機械噪聲，在觀眾席第一排中部應小于或等于50DB（A）。
五、觀眾廳宜利用休息廳、前廳、休息廊等空間作為隔聲降噪手段，必要時觀眾廳出入口應設置聲閘、隔聲門。
側臺直接通向室外的大門，應避免外界噪聲的干擾，必要時設隔聲門。
擴聲系統設計
一、擴聲系統聲學要求應符合現行行業標準《擴聲系統聲學特特性指標》GYJ25的要求。
二、主揚聲器組的直達聲供聲應覆蓋全部觀眾席。
其他

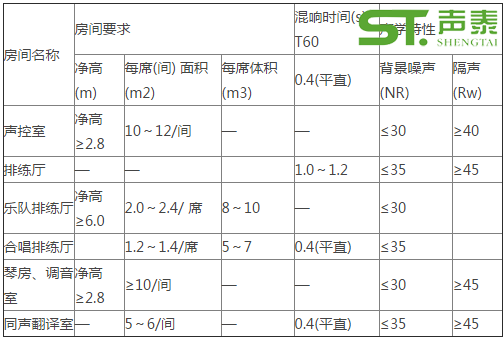

劇場輔助用房聲學要求宜符合下表規定：
建筑設備 給水排水
一、劇場建筑應設置室內、室外給排水系統，并選擇與其等級和規模相適應的器具設備。
二、化妝室、衛生間、淋浴室等，宜設備熱水供應裝置，前廳或休息廳宜設備觀眾飲水裝置。
三、觀眾廳、樂池、臺倉和機械化臺倉底部應設備相應的消防排水設施。
四、劇場用水定額、給水排水系統的選擇，應按現行國家標準《建筑給水排水設計規范》GBJ 15的有關規定執行。
采暖、通風和空氣調節
一、劇場內的觀眾廳、舞臺、化妝室及貴賓室，甲等應設空氣調節；乙等炎熱地區宜設空氣調節。
未設空氣調節的劇場，觀眾廳應設機械通風。
二、面光橋、耳光室、燈控室、聲控室、同聲翻譯應設機械通風或空氣調節，廁所、吸煙室應設機械排風。前廳和休息廳不能進行自然通風時，應設機械通風。
三、劇場空氣調節室內設計參數應符合下表規定：
四、夏季采用天然冷源降溫時，室內溫度應低于30 0C。
五、采暖地區未設空氣調節的劇場，冬季室內采暖設計參數應符合下表規定：
六、室內穩定狀態下的CO2允許濃度應小于0.25%（我國人體散發的CO2量可按0.02m3/人•h）。
七、劇場最小新風量不應小于：甲等15 m3/人•h；乙等12 m3/人•h；丙等10 m3/人•h。
八、劇場內觀眾廳每人散熱和散濕量可按《空氣調節室設計參數》表選用。演員和舞臺工作人員的散熱、散濕量可按中等勞動強度考慮。

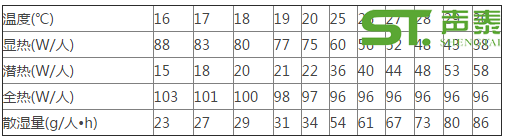

劇場內觀眾廳每人散熱量和散濕量
注：上表已考慮劇場建筑的群集系數。
九、計算照明熱量，應考慮劇種、燈具種類、燈具平均耗電系數及燈具位置系數等因素。
十、劇場的空氣調節系統應符合下列規定：
1、舞臺、觀眾廳宜分系統設置，化妝室、燈控室、聲控室、同聲翻譯室等可設獨立系統或裝置。
2、集中式系統宜用淋水室或淋水的表冷器處理空氣；
3、 過渡季節應有不進行熱、濕處理，僅作機械通風使用的可能；
4、 舞臺上冬季應有防止下降冷氣流的措施。
十一、劇場的送風方式應按具體條件選定，并應符合下列規定；
1、 舞臺、觀眾廳的氣流組織應進行計算；布置風口時，應避免氣流短路或形成死角；
2、 舞臺送風應送入表演區，但不得吹動幕布及布景。天橋下設置風管應隱蔽；
3、 觀眾廳采用下送風時，應防止塵化。污物和水不得進入風口和風管。地下水位高的地區不宜采用地下風管。地下風道應設置清掃口；
4、 舞臺上的排風口應設在較高處，如有柵頂，應設在其上方。
十二、劇場的通風與空氣調節系統的安全措施應符合下列規定：
1、穿越防火分區的送回風管道應在防火墻兩側的管道中設置防火閥；
2、風管、消聲器及其保溫材料應采用不燃材料。
十三、通風或空氣調節系統，應采取消聲減噪措施，通過風口傳入觀眾席和舞臺面的噪聲應比室內允許噪聲標準低5DB。
十四、通風、空氣調節及制冷機房與觀眾廳和舞臺鄰近時，應采取隔聲措施，其隔聲能力應使傳遞到觀眾廳和舞臺的噪聲比允許噪聲標準低5DB。對動力設備應采取減振措施。
十五、機械化舞臺的臺倉應設空氣調節和排煙系統。
十六、舞臺的送風支管宜采用可伸縮的軟管，使送風口可以移動。
電氣
一、劇場用電負荷分三級，并應符合下列規定：
1、一級負荷：應包括甲等劇場的舞臺照明、貴賓室、演員化妝室、舞臺機械設備、消防設備、電聲設備、電視轉播、事故照明及疏散指示標志等；
2、二級負荷：應包括邏輯性、丙等劇場的消防設備、事故照明、疏散指示標志，甲等劇場觀眾廳照明、空氣機房電力和照明、鍋爐房電力和照明等；
3、三級負荷：不屬于一、二級用電設備負荷均屬三級負荷；
4、事故照明和疏散指示標志應采用帶蓄電池的應急照明裝置，連續供電時間不應小于30min。
二、甲等劇場供電系統電壓偏移應符合下列規定：
1、照明為+5%～-2.5%；
2、電力為±5%。
三、當舞臺照明采用可控硅作調光設備時，其電源變壓器宜采用接線方式為△/Y0的變壓器。
四、需要電視轉播或拍攝電影的劇場，在觀眾廳兩側宜裝設容量不小于10KW，電壓為主220/380V三相四線制的固定供電點。
注：分妝室中分妝臺加局部照明200～300lx。
五、樂池樂池內譜架燈、化妝室臺燈照明、觀眾廳座位排號燈的電源電壓不得大于36V。
六、電聲、電視轉播設備應設屏蔽接地裝置。其接地電阻不得大于4Ω，屏蔽接地裝置慶和電源變壓器工作接地裝置在電路上完全分開。當單獨設置接地極有困難時，可與電氣裝置接地合用一組接地極，接地電阻不應大于1Ω，但屏蔽接地線應集中一點與變壓器工作接地裝置聯接。
七、舞臺演出過程中，可能頻繁起動的交流電動機，當其起動沖擊電流引起電源電壓波動超過3%時，宜采用與舞臺照明負荷分開的變壓器供電。

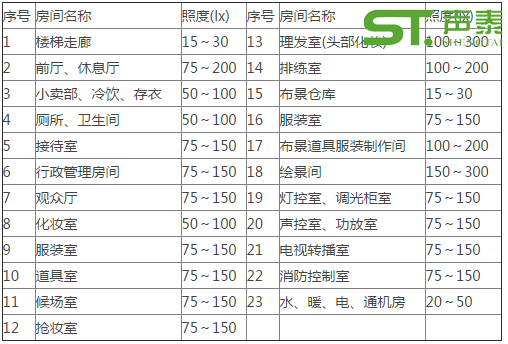

八、劇場各類房間照度的標準值符合下表《劇場照度標準值》的規定。
九、劇場繪景間和演員化妝室的工作照明的光源應與舞臺照明光源色溫接近。
十、各等級劇場觀眾廳照明應能漸亮漸暗平滑調節，其調光控制裝置應能在燈控室和舞臺監督臺等多處設置。
十一、觀眾廳應設清掃場地用的照明（可與觀眾廳照明共用燈具），其控制開關應設在前廳值班室，或便于清掃人員操作的地點。
十二、甲、乙等劇場應設置觀眾席座位排號燈。
十三、劇場下列部位應設事故照明和疏散指示標志；
1、觀眾廳、觀眾廳出口；
2、疏散通道轉折處以及疏散通道每隔20m長處；
3、臺倉、臺倉出口處；
4、后臺演職員出口處。
十四、消防控制室、發電機室、燈控室、調光柜室、聲控室、功放室、空調機房、冷凍機房、配電間應設事故照明，其照度不應低于一般照明度的50%。用于觀眾疏散的事故照明，其照度不應低于0.5lx。
十五、觀眾廳、前廳、休息廳、走廊等直接為觀眾服務的房間，其照明控制開關應集中單獨控制。
十六、舞臺監督臺應設通往前、休息廳、觀眾廳和后臺的開幕訊號。
十七、劇場防雷應符合現行國家標準《建筑防雷設計規范》GBJ50057二類建筑防雷保護措施的規定。
